微电网解决方案

钻机微电网接口案例

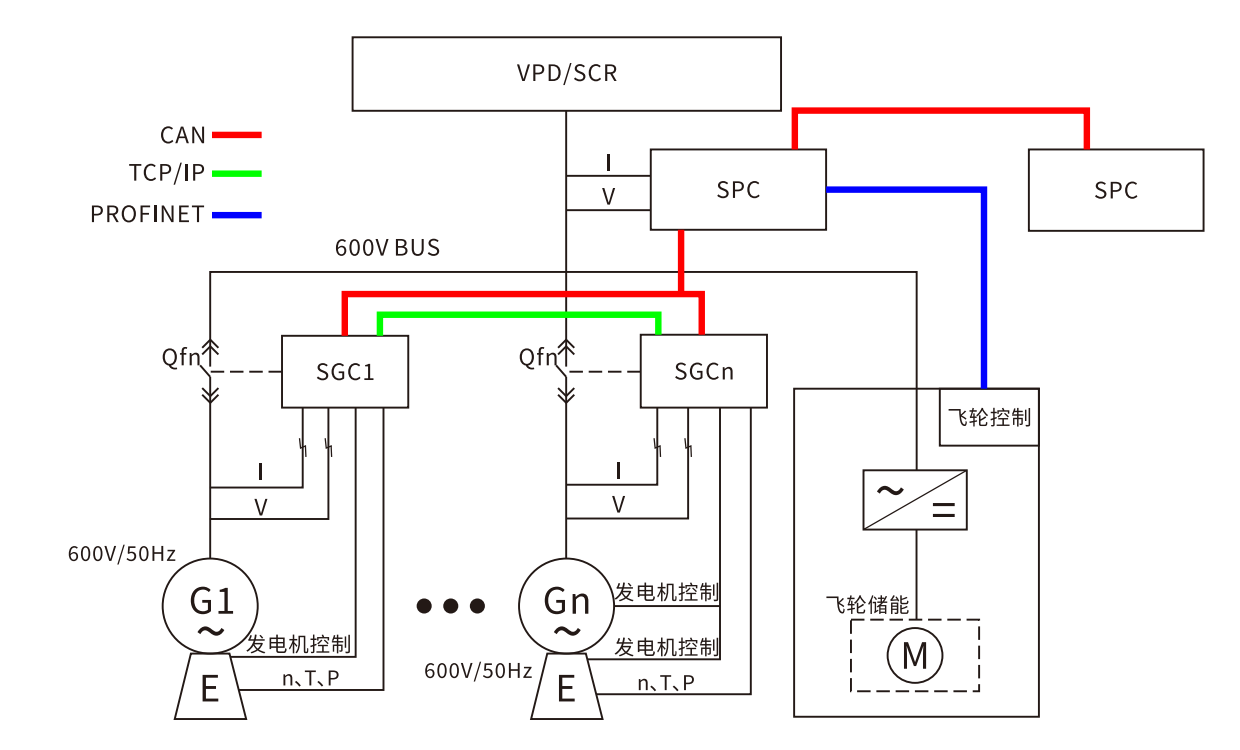

钻机微电网系统包含了柴油电站和飞轮储能系统，两者之间通过通讯连接，进行数据交换，实时对数据进行处理，智能控制柴油电站投入、退出，智能控制储能系统功率输出、吸收，钻机微电网能够在钻机复杂工况下，使柴油电站与飞轮系统合理协作，达到节油降耗、智能工作的目的。为使柴油电站和飞轮储能系统更好工作，两个系统之间的接口进行明确。启明公司针对钻机用柴油电站应用开发的系统，包含了单台机组控制SGC和电站控制SPC，根据现场需求灵活配置。多台SGC具备组成孤岛电站的能力，可以采集机组的各种参数，对机组进行必要的保护和控制，多台机组SGC之间通过CAN和TCP/IP冗余连接，可以进行整个电站之间的功率管理和半自动控制。电站控制系统SPC进行微电网控制、更多孤岛电站之间的协调、电站并网等，SPC通过CAN总线汇总整个电站之间的数据并进行处理，根据电站规模及用途配置SPC。系统之间的连接如下示意：

 增加飞轮系统后,在起下钻工况下大幅节约燃油,起下钻工况节油效果超过20%。可减少柴油发电机的数量,以7000m钻机为例,通常配置4x1200kW的柴油发电机,增加飞轮系统后,可减少机组配置,10x400kW完全可以满足作业要求。

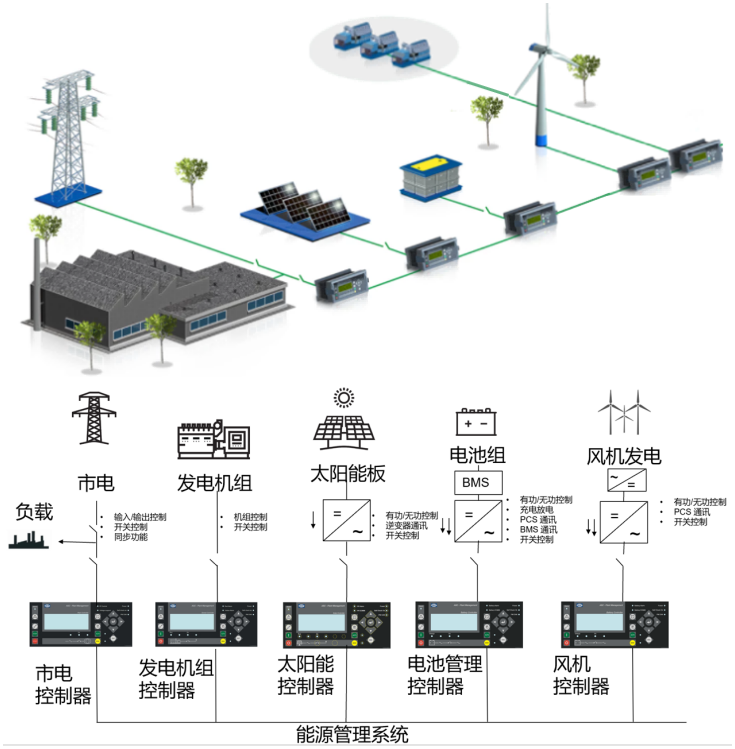

储能，光伏，风电，发电机组多能互补微电网应用案例

码头/工业园区的解决方案：

1、首先是市电优先给负载供电。

2、白天太阳能发电优先给码头供电，当码头负载小的时候，太阳能电源充足，可以对外电赚取收益。

3、风资源充足时，风力发电优先给厂里供电。

4、储能电池作用是，主要的功能是削峰填谷。同时能实现不间断供电。

5、当市电故障时，储能电池优先供电，然后再起启发电机组。由发电机组做应急供电。

6、从而达到多能互补，可靠供电。

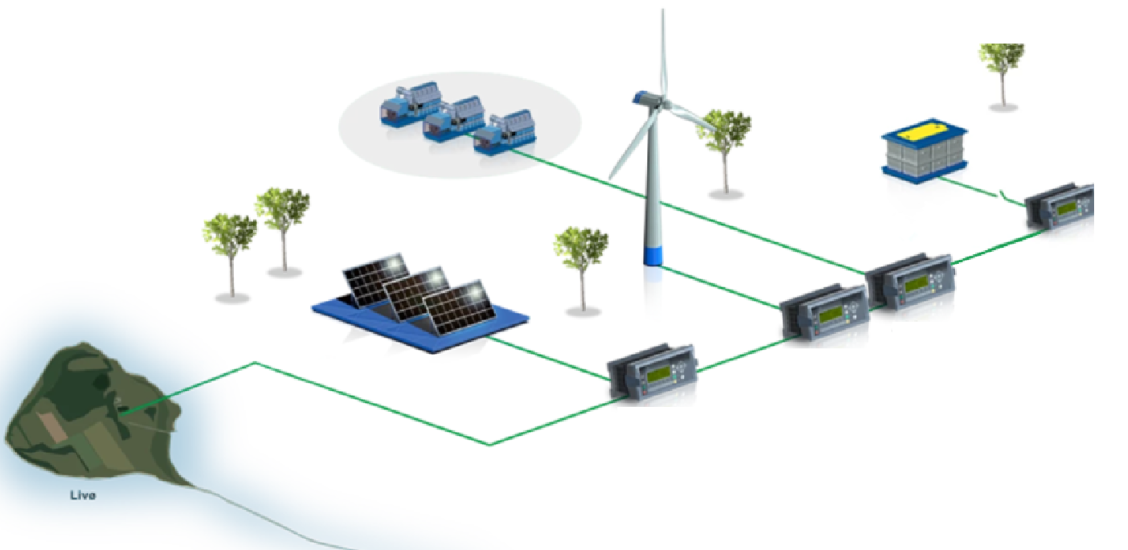

孤岛的解决方案：

1、首先是发电机组发电向岛上优先供电，然后发电机组设计成热电联供，给岛上供热水。

2、通过风力发电，太阳能发电，储能供电，优化运行发电机组的数量进行供电，减少运行发电机组的数量达到节能的效果。
